Гідроабразивна різка

Метали: чорний метал, сталь, алюміній, чавун, бронза, мідь, латунь.
Мармур, граніт, гума, пластики, кераміка, скло (не загартоване), дерево.

Шестерня Елемент екструдера Головка промислового розпилювача Розкрій листа металу за елементами Виріз з алюмінієвого блоку
Шестерня
Елемент екструдера
Головка промислового розпилювача

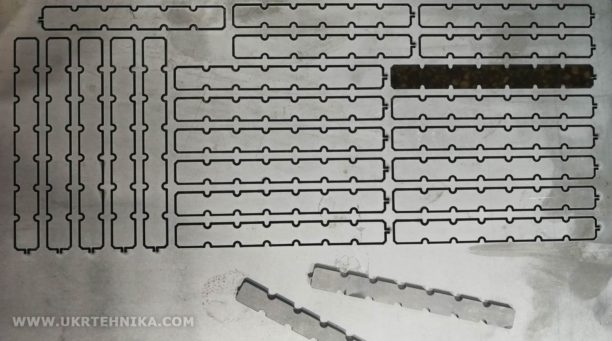

Розкрій листа металу за елементами
Виріз з алюмінієвого блоку

Послуга гідроабразивного різання

Ми надаємо послугу гідроабразивного розкрою на багатофункціональному комплексі Flow Mach 500. Коротко про можливості:

  • твердість матеріалу різання – будь-яка;
  • товщина розрізаємого матеріалу до 250 мм;
  • площа зони різки 4000 мм * 2000 мм;
  • точність повторення розмірів серійних деталей до 0,1 мм;
  • допустиме навантаження на конструкції робочої зони 500 кг/кв.м;
  • функція компенсації конусності струменя різки забезпечує рівні площини краю деталі із заданою шорсткістю від 100RZ до 20RZ і дозволяє в окремих випадках обійтися без подальшої чистової обробки, тобто отримувати деталі «в чистовому розмірі».

Розрахувати попередню вартість і час виконання ми зможемо отримавши від Вас інформацію:

  • файл макета у форматі AutoCAD *.DXF (найбільш зручний для швидкої обробки Вашого замовлення) і файл креслення в будь-якому зручному форматі із зазначенням розмірів і допусків. Також можливий розрахунок по файлах САПР програм в форматах *.dwg, *.x_t, *.step, *.stp, *.igs, *.iges;
  • дані про матеріал, розміри заготовки і кількість виробів.
Ваш менеджер:
Мiроненко Сергiй, +38 (050) 322-68-00

Види оброблюваних матеріалів

Алюміній, магній, дюраль (будь-які види кольорових металів)

Алюміній, магній, дюраль (будь-які види кольорових металів)

Високоміцні леговані сталі, нержавійка, чорний метал, сплави

Високоміцні леговані сталі, нержавійка, чорний метал, сплави

Граніт, мармур

Граніт, мармур

Плитка, кераміка

Плитка, кераміка

Скло

Скло

Гума, пластик, полімери, композитні матеріали

Гума, пластик, полімери, композитні матеріали

Опис

Що є головною перевагою гідрорізки?

Технологія гідроабразивного різання має дві однаково цінні переваги, що відрізняють її від інших технік механічної обробки – це універсальність і відсутність нагріву робочої зони, тобто матеріалу.

Універсальність
Гидрорез Flow Mach 500 компанії Укртехніка дозволяє легко різати різні матеріали: алюміній, метал, камінь, пластик, скло, кераміку та багато іншого. Причому можлива одночасна різка матеріалів різної товщини, але загальною товщиною до 250 мм.

Відсутність нагріву робочої зони
Гідроабразивна різка є холодним ріжучим процесом. Нагрівання може чинити негативний вплив, що міняє структуру і властивості металевих сплавів. Гідрорізка представляє собою високошвидкісне істачування матеріалу, яке не впливає на його структуру і дозволяє одночасно різати кілька шарів.



Краї деталей після гідроабразивного різання не мають загартованих ділянок, облоя, окалини, оплавлень, що дозволяє істотно скоротити технологічний час чистової механічної обробки виробів і зменшити знос дорогого ріжучого інструменту.

Приклад зрізів лазером та гідрорізом

Порівняння зрізу металу лазером і Гидрорез

Основні відмінності від існуючого обладнання термічної і нетермічний різання металу:

  • Робота з різними матеріалами;
  • Більш згладжена кромка зрізу;
  • Відсутність термічного впливу на крайку різу матеріалу;
  • Різка найскладніших контурів;
  • Прецизійна точність розкрою, що перевершує плазмові, лазерні, газові, механічні види різів;
  • Практична безвідходність і економічність;
  • Можливість роботи з тугоплавкими, високоміцними, в’язкими і прозорими матеріалами;
  • Мінімальні механічні дії на заготовку;
  • Дозволяє отримувати готові деталі.



Залежність якості (шорсткості) зрізу від швидкості різання

Залежність якості (шорсткості) зрізу від швидкості різання

Ми використовуємо верстат Flow Mach 500 з його сучасною архітектурою, прецизійною системою переміщення і технологією надвисокого тиску, яких не має собі рівних ні в швидкості, ні в точності.

Приклади роботи

Блок шестерень Шестерня Шестерня Блок шестерень Розкрій листа металу за елементами Приклад гідрорізки оргскла Приклад гідрорізки оргскла Приклад гідрорізки оргскла Приклад гідрорізки оргскла Блоки алюмінію після різання Блок алюмінію після різання

Калькулятор ціни

Точний розрахунок вартості замовлення, з урахуванням всіх особливостей (розміри, кількість виробів, оптимальність розкрою та ін.) може бути виконаний тільки в спеціальній програмі FLOW. Розрахунок виконується нашими інженерами на підставі обробки вашого технічного завдання, тобто креслення в форматі САПр (бажано .DXF).

Ціна – це час роботи гідрорізу. Що впливає на ціну:

Що впливає на ціну гідроабразивного різання?

Нижче наведено калькулятор розрахунку вартості гідроабразивного різання одного погонного метра матеріалу, на прикладі вирізки квадрата зі сторонами 250 мм.

Загальна довжина різу: 1метр      Час розкрою деталі:0хв0сек
Сума замовлення складає:0грн.

Точну ціну уточнюйте у менеджера

Ми використовуємо

FLOW MACH 500-2040

Верстат FLOW MACH 500 FLOW MACH 500: виставковий екземпляр FLOW MACH 500 в роботі FLOW MACH 500 в цеху Блок гідрорізу Ріжуча головка
Верстат FLOW MACH 500 FLOW MACH 500: виставковий екземпляр FLOW MACH 500 в роботі FLOW MACH 500 в цеху Блок гідрорізу Ріжуча головка
Максимальна товщина різу:250 мм
Розмір зони обробки:4 м * 2 м
Допустиме навантаження на конструкції робочої зони:500 кг/кв.м
Точність лінії різки:0,1 мм
Точність вирізки кола:±0,0635 мм
Конусність форми струменя:відсутня
Розігрів кромки матеріалу при різанні:60-90 °С
Dynamic Waterjet®

Dynamic Waterjet®

Високоточне швидкісне різання з компенсацією конусности і відхилення струменя уздовж лінії різки

Гідрорізка без абразиву

Гідрорізка без абразиву

Обробка найтоншим струменем чистої води, яка ідеально підходить для різання м'яких матеріалів

HuperJet® 6500 бар

HuperJet® 6500 бар

Максимальна продуктивність за рахунок постійного робочого тиску в 6000 бар
